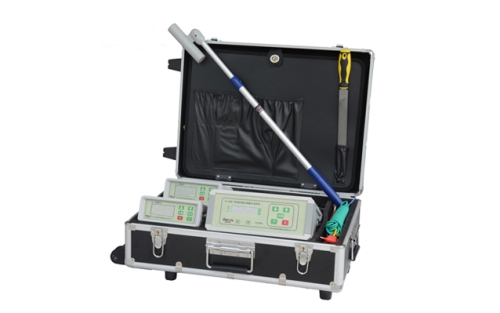

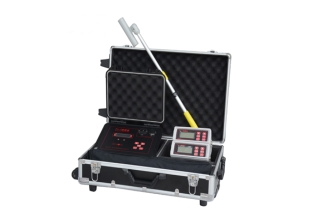

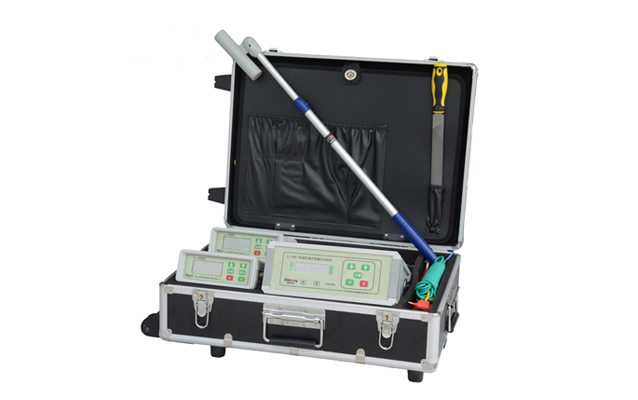

SL-6地下管道防腐层检漏仪

【特点】

1、仪器电压、输出电流信号能够自动转换。

2、直流电源与交流供电能自动转换。

3、仪器全部采用高抗干扰线路，特别实用于城市管网的普查与维护。

4、发射机采用液晶显示，提高了输出精度与仪器的性能。

5、仪器特设保护自动调节功能，克服同类产品致命的弱点。

6、仪器的线路采用模块化结构、三防设计，从而大大提高仪器的野外使用寿命和可靠性。

【主要技术指标】

（一）发射机技术指标：

1．发射功率：0-25W，可调

2．阻抗匹配：0-100Ω

3．发射距离：50m-5Km 可逐级向5Km外移动

4．工作电源：12V（镍氢电池组）

5．重 量：2.8Kg(不含电池重量)

6．外型尺寸（mm）：267×220×105

（二）探管仪技术指标：

1． 灵敏度：0.1mV

2． 走向位置偏差：≤10cm

3． 探测深度：≤5m

4．工作电源：9.6V镍氢电池组

5．重量：1.1Kg（含电池）

6．外型尺寸（mm）：165×155×68

（三）检漏仪技术指标：

1． 灵敏度：0.1mV

2．检漏精度：≥0. 25mm²

3．工作电源：9.6V镍氢电池组

4．重  量：1.1Kg（含电池）

5．外型尺寸（mm）：165×155×68

【其它配件】

探杆、大电池组、检漏线、输出线、接地线、接地棒、小锉刀、磁铁、220V电源线、保险丝2A、充电器。

【检测原理及方法】

    通过向地下管道发送出1KHz的电磁波信号，探测仪利用探头与磁力线地平面垂直相切时，收到的信号最小（几乎为零）的原理来测定管道的走向和深度。

检漏原理：

    通过向地下管道发送一个交流信号源，当地下管道防腐层被腐蚀后，该处金属部分与大地相短路，在漏点处形成电流回路，将产生的漏点信号向地面辐射，并在漏点正上方辐射信号最大，根据这一原理就可准确地找到漏蚀点。

检漏方法：

    采用“人体电容法”，就是用人体做检漏仪的感应元件，当检漏员走到漏点附近时，检漏仪开始有反应，当走到漏点正上方时，喇叭中的声音最响，表头指示最大，从而准确找到漏蚀点。
